编码器接线应保持电缆长度尽可能短
编码器接线电缆长度越长，就越有可能产生额外的噪声。保持较短的长度可以减少这种情况的可能性。
编码器接线应该保持终端数量在最低限度
每次进行互连时，无论是两根电线之间的对接接头，还是一条连接到接线端子的电线，连接不良的可能性都会增加。减少电缆/电线运行中的连接数量可减少出现编码器接线问题的机会。
不要以菊花链的方式进行编码器接线
这通常适用于电源轨，但总体而言是一种很好的做法。不是通过设备接线，而是从源头接线（如下图）。这降低了系统组件之间的电压降，并且是一种更可靠的接线方法，因为更少的项目会因接线故障而脱落。
不要将信号线与电源线平行
编码器接线应避免将信号线（例如来自编码器的信号线）沿任何高压或大电流承载线延伸。来自电源线的噪声可能会耦合到低信号电缆中。致命一击是在带有电源线的屏蔽导管中运行信号线。噪声别无选择，只能耦合到电线中。在导管外布设编码器导线优于将其与导管内的高载流导体组合在一起。如果需要将信号线和电源线一起走线，首选的方法是信号线和电源线相互垂直走线。
如果您遇到高阻抗设备，请使用终端电阻
5 伏应用的典型值为 120 欧姆到 1K 欧姆。在大多数情况下，噪声具有非常低的电流分量。这意味着它不会通过低阻抗或电阻获得那么多的电压（相当于信号）。由于编码器中的线路驱动器是用来提供电流的，任何负载低电阻的噪声都会消失，但线路驱动器仍然能够提供信号。在差分应用中，该电阻应位于所需通道与其互补通道之间，即A 和 A'。对于单端应用，该电阻应位于所需通道和地之间。
使用带差分输出的编码器接线

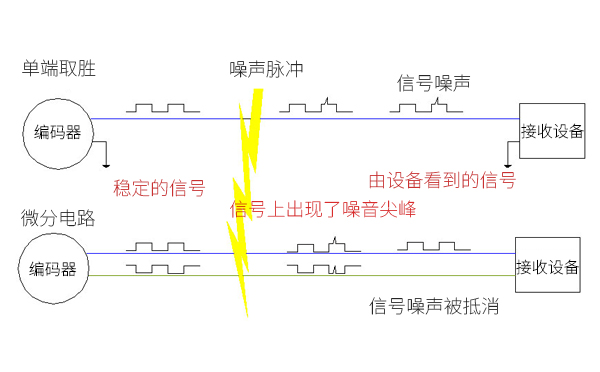

差分输出极大地提高了系统处理噪声的能力。与一根信号线和一根地线相反，差分输出提供两根信号线，每根线上的信号完全相反。耦合到系统中的任何噪声都是共模的，或者两条线上的噪声相同。由于差分系统设置为仅查看具有完全相反电压电位的信号，因此噪声分量被拒绝。在单端系统中，噪声无法与真实信号区分开来，也无法被拒绝。（图 2。）
确保编码器接线的电源不会产生噪音
低质量的电源可以通过足够多的 60 Hz 纹波或开关噪声，从而导致问题。如果是这种情况，在电源处使用滤波电容器可能会有所帮助。QDI 编码器的规格是 2% 纹波。
编码器接线应将排扰线接地
漏极或电缆屏蔽线的作用是将耦合到电缆箔屏蔽层的任何噪声路由到地。不使用这条线意味着排水管不会带走噪音。当使用长电缆时，这一点尤为重要。同样重要的是要记住，加蔽线可能会无意中将噪声耦合到信号线。请注意，加蔽线未在内部连接到编码器主体。
